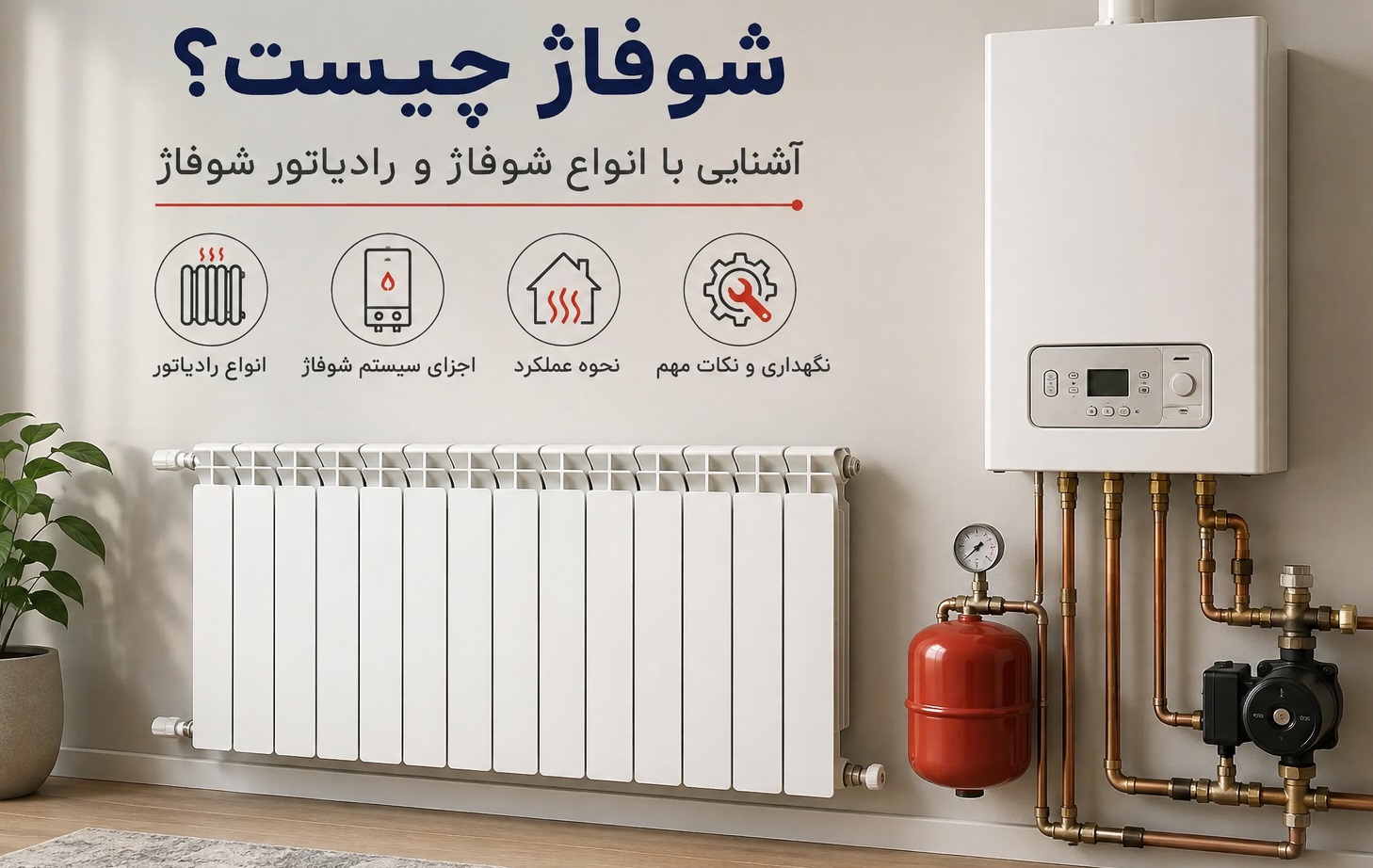

شوفاژ چیست؟ انواع شوفاژ و رادیاتور شوفاژ
شوفاژ یکی از رایجترین سیستمهای گرمایشی ساختمان است که برای تأمین گرمای محیط از آب گرم استفاده میکند. در این سیستم، آب توسط پکیج یا موتورخانه گرم شده و از طریق لولهکشی به رادیاتورها میرسد. رادیاتور با انتقال گرمای آب به محیط، باعث افزایش دمای فضای ساختمان میشود.
سیستم شوفاژ از بخشهای مختلفی مانند مولد گرما، لولههای رفت و برگشت، تجهیزات گردش آب، شیرآلات و رادیاتورها تشکیل شده است. عملکرد صحیح تمام این بخشها در میزان گرمایش ساختمان تأثیر دارد.
در این مطلب با انواع شوفاژ و رادیاتور، اجزای سیستم شوفاژ، تفاوت شوفاژ و رادیاتور، نحوه عملکرد و نکات مهم انتخاب رادیاتور آشنا میشویم.
نصب , تعمیرات , راه اندازی و سرویس شوفاژ
09122437371-22533080
اگر قصد تعویض یا اضافه کردن رادیاتور به سیستم گرمایشی ساختمان را دارید، انتخاب محل مناسب و اجرای صحیح اتصالات اهمیت زیادی دارد. برای آشنایی با جزئیات اجرا میتوانید مطلب نصب رادیاتور شوفاژ را مطالعه کنید.
شوفاژ چیست و چگونه کار میکند؟
شوفاژ در مفهوم فنی به سیستم گرمایشی گفته میشود که در آن آب به عنوان سیال انتقالدهنده گرما در مدار گردش میکند.
ابتدا پکیج یا موتورخانه آب را گرم میکند. سپس آب گرم از طریق لوله رفت به سمت رادیاتورها حرکت میکند. رادیاتورها گرمای آب را به فضای اطراف منتقل میکنند و آب پس از کاهش دما از مسیر برگشت به سمت مولد گرما بازمیگردد.
این چرخه تا زمانی که سیستم گرمایشی فعال باشد ادامه دارد.
بنابراین برای عملکرد مناسب شوفاژ، فقط خود رادیاتور اهمیت ندارد و عواملی مانند دمای آب، گردش صحیح آب، سلامت لولهکشی و عملکرد تجهیزات گرمایشی نیز باید مناسب باشد.
در عملکرد سیستم شوفاژ، اجرای صحیح مسیر رفت و برگشت آب و گردش مناسب آب در مدار اهمیت زیادی دارد. اگر قصد اجرای این بخش از سیستم گرمایشی را دارید، میتوانید درباره لوله کشی شوفاژ و نکات مهم آن بیشتر مطالعه کنید.
رادیاتور شوفاژ چیست؟
رادیاتور شوفاژ وسیلهای برای انتقال گرمای آب گرم به فضای ساختمان است. آب گرم وارد رادیاتور میشود و گرمای خود را به بدنه آن منتقل میکند. سپس گرمای سطح رادیاتور به هوای اطراف انتقال پیدا میکند.
رادیاتورها در اندازهها، ظرفیتها و مدلهای مختلف تولید میشوند. انتخاب رادیاتور باید با توجه به میزان گرمای مورد نیاز محیط و شرایط ساختمان انجام شود.
به همین دلیل صرفاً بزرگتر بودن رادیاتور به معنی مناسبتر بودن آن نیست و ظرفیت حرارتی آن اهمیت بیشتری دارد.
انواع شوفاژ و رادیاتور
رادیاتورهای مورد استفاده در سیستمهای شوفاژ انواع مختلفی دارند. مهمترین مدلها عبارتاند از:
- رادیاتور پرهای
- رادیاتور پنلی
- رادیاتور قرنیزی
- رادیاتور دکوراتیو
- رادیاتور برقی
- حوله خشککن
هر مدل ویژگی خاص خود را دارد و باید بر اساس شرایط ساختمان، نوع سیستم گرمایشی، فضای نصب و نیاز حرارتی انتخاب شود.
در سیستمهای گرمایشی مجهز به پکیج، عملکرد صحیح پکیج نقش مهمی در تأمین آب گرم رادیاتورها دارد. اگر پکیج ایران رادیاتور دچار مشکل شده است، برای بررسی و رفع ایراد میتوانید مطلب تعمیر پکیج ایران رادیاتور را مطالعه کنید.
رادیاتور پرهای
رادیاتور پرهای معمولاً از آلومینیوم ساخته میشود و از چند پره تشکیل شده است.
یکی از ویژگیهای این نوع رادیاتور امکان تغییر تعداد پرهها در مدلهای قابل توسعه است. بنابراین در بعضی شرایط میتوان با توجه به نیاز گرمایشی، تعداد پرهها را افزایش یا کاهش داد.
رادیاتورهای پرهای وزن نسبتاً کمی دارند و در ساختمانهای مسکونی کاربرد زیادی پیدا کردهاند.

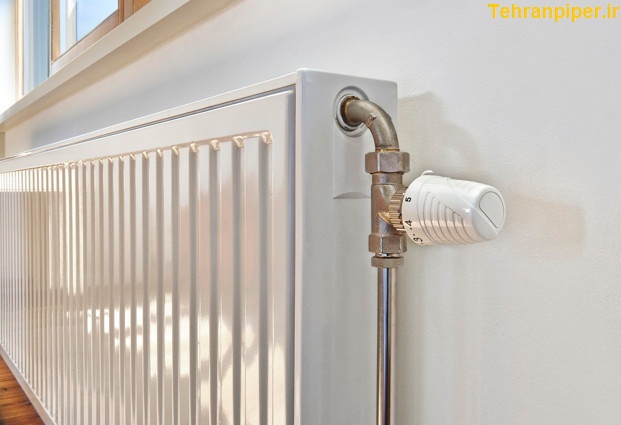

رادیاتور پنلی
رادیاتور پنلی معمولاً از فولاد ساخته میشود و ساختار یکپارچه دارد. این نوع رادیاتور در طولها و مدلهای مختلف تولید میشود و ظاهر سادهای دارد.
رادیاتور پنلی در بسیاری از ساختمانهای جدید مورد استفاده قرار میگیرد و انتخاب ظرفیت مناسب آن باید بر اساس نیاز حرارتی فضای مورد نظر انجام شود.
رادیاتور قرنیزی
رادیاتور قرنیزی در قسمت پایین دیوار و نزدیک کف قرار میگیرد و از نظر ظاهری با رادیاتورهای متداول تفاوت دارد.
این سیستم میتواند در پروژههایی که طراحی داخلی و استفاده از فضای دیوار اهمیت دارد مورد توجه قرار گیرد.
رادیاتور دکوراتیو
رادیاتور دکوراتیو علاوه بر تأمین گرما، از نظر ظاهری نیز طراحی متفاوتی دارد.
این رادیاتورها در مدلهای مختلف تولید میشوند و میتوانند با دکوراسیون داخلی هماهنگ شوند.
حوله خشککن
حوله خشککن بیشتر در حمام و سرویس بهداشتی استفاده میشود. این وسیله علاوه بر گرم کردن فضا، برای خشک کردن حوله نیز کاربرد دارد.
حوله خشککن در مدلهای مختلف تولید میشود و میتواند به سیستم گرمایش آبی یا برق متصل باشد.
رادیاتور برقی
رادیاتور برقی برای گرم کردن محیط به گردش آب گرم پکیج یا موتورخانه نیاز ندارد و انرژی مورد نیاز خود را از برق دریافت میکند.
این نوع تجهیزات بیشتر برای فضاهایی مناسب هستند که دسترسی به سیستم گرمایش آبی محدود است یا استفاده از مدار آب گرم امکانپذیر نیست.
تفاوت شوفاژ و رادیاتور چیست؟
در زبان روزمره، شوفاژ و رادیاتور اغلب به جای یکدیگر استفاده میشوند، اما از نظر فنی تفاوت دارند.
رادیاتور وسیلهای است که گرمای آب گرم را به محیط منتقل میکند، اما شوفاژ معمولاً به مجموعه سیستم گرمایش آبی ساختمان گفته میشود.
برای مثال، یک سیستم شوفاژ میتواند شامل پکیج، لولههای رفت و برگشت، پمپ، شیرآلات و رادیاتورها باشد.
بنابراین رادیاتور یکی از اجزای سیستم شوفاژ است.
سیستم شوفاژ از چه اجزایی تشکیل شده است؟
یک سیستم گرمایش آبی ساختمان میتواند از بخشهای مختلفی تشکیل شود که هرکدام وظیفه مشخصی دارند.
پکیج یا موتورخانه
پکیج یا موتورخانه وظیفه گرم کردن آب سیستم را بر عهده دارد. در ساختمانهای کوچک معمولاً از پکیج استفاده میشود و در ساختمانهای بزرگتر ممکن است موتورخانه مرکزی وظیفه تأمین آب گرم مدار گرمایش را بر عهده داشته باشد.
لولهکشی شوفاژ
آب گرم از طریق لولههای رفت به رادیاتورها منتقل میشود و پس از انتقال گرما از مسیر برگشت به سمت مولد گرما بازمیگردد.
اجرای صحیح مدار لولهکشی در عملکرد مناسب سیستم اهمیت زیادی دارد.
پمپ گردش آب
در بسیاری از سیستمهای گرمایشی، پمپ وظیفه به گردش درآوردن آب در مدار را بر عهده دارد.
مشکل در عملکرد پمپ میتواند باعث کاهش گردش آب و در نتیجه کاهش گرمایش رادیاتورها شود.
شیرهای رادیاتور
شیرهای رفت و برگشت برای کنترل و تنظیم جریان آب در رادیاتور استفاده میشوند. خرابی یا تنظیم نامناسب این قطعات میتواند بر عملکرد رادیاتور تأثیر بگذارد.
رادیاتورها
رادیاتورها بخش انتقال حرارت سیستم هستند و گرمای آب را به فضای ساختمان منتقل میکنند.
چگونه ظرفیت مناسب رادیاتور را انتخاب کنیم؟
ظرفیت رادیاتور باید متناسب با میزان گرمای مورد نیاز محیط انتخاب شود.
عوامل مختلفی در تعیین ظرفیت مناسب نقش دارند، از جمله:
- متراژ اتاق
- ارتفاع سقف
- شرایط آبوهوایی
- میزان عایق بودن ساختمان
- تعداد و اندازه پنجرهها
- نوع شیشه پنجره
- موقعیت واحد در ساختمان
- میزان اتلاف حرارت
بنابراین انتخاب رادیاتور فقط بر اساس متراژ انجام نمیشود و در پروژههای دقیقتر باید بار حرارتی ساختمان محاسبه شود.
ابعاد شوفاژ و رادیاتور
ابعاد رادیاتور یکی از مواردی است که هنگام انتخاب آن مورد توجه قرار میگیرد. رادیاتورها در طولها و اندازههای مختلف تولید میشوند.
با این حال، ابعاد فیزیکی به تنهایی نشاندهنده ظرفیت حرارتی نیست. ظرفیت واقعی هر مدل باید بر اساس مشخصات فنی همان محصول بررسی شود.
برای همین هنگام خرید رادیاتور بهتر است علاوه بر اندازه، توان حرارتی اعلامشده توسط سازنده نیز بررسی شود.
شوفاژ برای چه ساختمانهایی مناسب است؟
سیستمهای گرمایش آبی در ساختمانهای مسکونی، اداری، تجاری و بسیاری از فضاهای دیگر استفاده میشوند.
در ساختمانهای دارای پکیج، هر واحد میتواند سیستم گرمایش مستقل داشته باشد. در ساختمانهای بزرگتر نیز امکان استفاده از موتورخانه مرکزی و شبکه رادیاتورها وجود دارد.
انتخاب سیستم گرمایشی باید با توجه به تعداد واحدها، متراژ ساختمان، شرایط آبوهوایی، میزان مصرف و امکانات ساختمان انجام شود.
مشکلات رایج سیستم شوفاژ
سیستم شوفاژ ممکن است در طول زمان با مشکلات مختلفی مواجه شود. بعضی از این مشکلات مربوط به رادیاتور هستند و بعضی دیگر از پکیج، موتورخانه، پمپ یا مدار لولهکشی ناشی میشوند.
مشکلات رایج عبارتاند از:
- سرد شدن یک یا چند رادیاتور
- گرم نشدن یکنواخت رادیاتور
- هوا گرفتن
- ایجاد صدای غیرعادی
- کاهش گردش آب
- نشتی در اتصالات
- کاهش عملکرد گرمایشی
برای هرکدام از این مشکلات بهتر است ابتدا علت اصلی مشخص شود.
اگر مشکل مربوط به خود رادیاتور باشد، میتوان آن را در صفحه تخصصی تعمیر رادیاتور شوفاژ بررسی کرد.
یکی از مشکلاتی که ممکن است در طول استفاده از رادیاتور ایجاد شود، خرابی یا نشتی شیر رادیاتور است. در صورتی که مشکل مربوط به مغزی شیر باشد، میتوانید نحوه تعویض مغزی شیر رادیاتور شوفاژ را در مطلب تخصصی مربوط به آن مطالعه کنید.
سوراخ شدن رادیاتور یکی از مشکلاتی است که میتواند باعث نشتی آب و کاهش فشار مدار گرمایش شود. اگر رادیاتور دچار سوراخ یا نشتی شده است، برای آشنایی با روشهای تعمیر رادیاتور سوراخ شده میتوانید مطلب تخصصی آن را مطالعه کنید.
چه عواملی باعث کاهش گرمایش شوفاژ میشوند؟
کاهش گرمای رادیاتورها همیشه به معنی خراب بودن رادیاتور نیست.
عواملی مانند وجود هوا در مدار، رسوب، کاهش گردش آب، تنظیم نامناسب شیرها، مشکل پمپ یا عملکرد نامناسب پکیج و موتورخانه میتوانند باعث کاهش گرمایش شوند.
اگر تمام رادیاتورها همزمان دچار مشکل شده باشند، بررسی سیستم مرکزی اهمیت بیشتری پیدا میکند. اما اگر فقط یک رادیاتور مشکل داشته باشد، بررسی همان رادیاتور و اتصالات آن میتواند اولویت داشته باشد.
با گذشت زمان ممکن است رسوب و آلودگی در مدار گرمایش باعث کاهش گردش آب و افت عملکرد رادیاتورها شود. در چنین شرایطی، شستشوی رادیاتور پکیج میتواند به رفع رسوبات و بهبود گردش آب در سیستم کمک کند.
سرویس و نگهداری سیستم شوفاژ
سرویس منظم سیستم گرمایش به شناسایی مشکلات احتمالی کمک میکند و میتواند از تشدید برخی خرابیها جلوگیری کند.
در نگهداری سیستم شوفاژ مواردی مانند وضعیت رادیاتورها، شیرها، اتصالات، گردش آب و عملکرد تجهیزات گرمایشی بررسی میشوند.
در سیستمهای قدیمی نیز بررسی وضعیت رسوب و آلودگی مدار اهمیت بیشتری پیدا میکند.
اگر یکی از رادیاتورها به اندازه کافی گرم نمیشود یا بخشی از آن سرد باقی میماند، ممکن است دلایلی مانند هواگرفتگی، رسوب، مشکل در گردش آب یا خرابی شیر وجود داشته باشد. برای بررسی دقیقتر، میتوانید علت سرد بودن رادیاتور شوفاژ و روشهای برطرف کردن این مشکل را مطالعه کنید.
خدمات مرتبط با شوفاژ
با توجه به اینکه هر بخش از سیستم شوفاژ میتواند نیاز به خدمات تخصصی جداگانه داشته باشد، بهتر است هر موضوع در صفحه اختصاصی خودش بررسی شود.
برای مثال:
- برای نصب رادیاتور میتوانید به صفحه تخصصی نصب رادیاتور مراجعه کنید.
- برای تعمیر رادیاتور شوفاژ، عیبیابی و رفع خرابیهای رادیاتور در صفحه تخصصی آن توضیح داده شده است.
- برای شستشوی رادیاتور شوفاژ نیز میتوان روشها و موارد کاربرد آن را به صورت جداگانه بررسی کرد.
به این ترتیب، این صفحه نقش مرجع کلی درباره شوفاژ و رادیاتور را دارد و هر موضوع تخصصی در صفحه مربوط به خودش دنبال میشود.
سوالات متداول شوفاژ و رادیاتور
شوفاژ چیست؟
شوفاژ یک سیستم گرمایش آبی است که در آن آب گرم در مدار گردش میکند و رادیاتورها گرمای آب را به محیط منتقل میکنند.
انواع شوفاژ کدام است؟
رادیاتورهای مورد استفاده در سیستمهای شوفاژ شامل مدلهای پرهای، پنلی، قرنیزی، دکوراتیو و مدلهای خاص مانند حوله خشککن هستند.
تفاوت شوفاژ و رادیاتور چیست؟
رادیاتور وسیله انتقال گرما به محیط است، در حالی که شوفاژ معمولاً به کل سیستم گرمایش آبی ساختمان گفته میشود.
بهترین رادیاتور شوفاژ کدام است؟
بهترین گزینه به شرایط ساختمان، میزان گرمای مورد نیاز، فضای نصب، نوع سیستم گرمایشی و ظرفیت حرارتی مورد نیاز بستگی دارد.
چرا شوفاژ خوب گرم نمیکند؟
هوا، رسوب، کاهش گردش آب، خرابی شیرها یا مشکلات پکیج، موتورخانه و پمپ میتوانند از دلایل کاهش گرمایش باشند.
شوفاژ یک سیستم گرمایشی پرکاربرد است که با استفاده از آب گرم، گرمای مورد نیاز ساختمان را تأمین میکند. رادیاتورهای پرهای، پنلی، قرنیزی، دکوراتیو و انواع دیگر، بخش انتقال حرارت این سیستم را تشکیل میدهند.
انتخاب صحیح رادیاتور، توجه به ظرفیت حرارتی، نگهداری مناسب و بررسی بهموقع مشکلات میتواند به عملکرد بهتر سیستم کمک کند.
در این صفحه، تمرکز اصلی بر شناخت شوفاژ، انواع شوفاژ و رادیاتور، اجزای سیستم، نحوه عملکرد و نکات انتخاب است. موضوعاتی مانند نصب و تعمیر رادیاتور نیز در صفحات تخصصی مربوط به خود سایت به صورت جداگانه بررسی شدهاند.
